使用Helix QAC 进行静态代码扫描

Helix QAC 是一款由 Perforce 开发的静态代码分析工具，专为 C 和 C++ 语言设计。它致力于在软件开发早期阶段，帮助开发者识别并修复代码中的潜在缺陷、安全漏洞和编码标准违规。该工具的最大亮点在于其深度语义分析能力，能够理解代码的执行流程和数据流，从而发现深层次、难以及时捕捉的问题，例如内存泄漏和空指针引用。Helix QAC 支持多种业界主流的编码标准，包括 MISRA C/C++、CERT C/C++ 等，这对于需要满足严格行业规范（如汽车、航空航天）的项目至关重要。它以高准确性和低误报率著称，能有效减少开发者处理无效警告的时间。此外，Helix QAC 提供详细的报告和度量指标，可无缝集成到主流 IDE 中，并支持对大型代码库进行高效分析。它不仅能提高代码的可靠性、安全性和可维护性，还能有效降低开发成本和风险，是关键性嵌入式系统开发领域的理想选择。

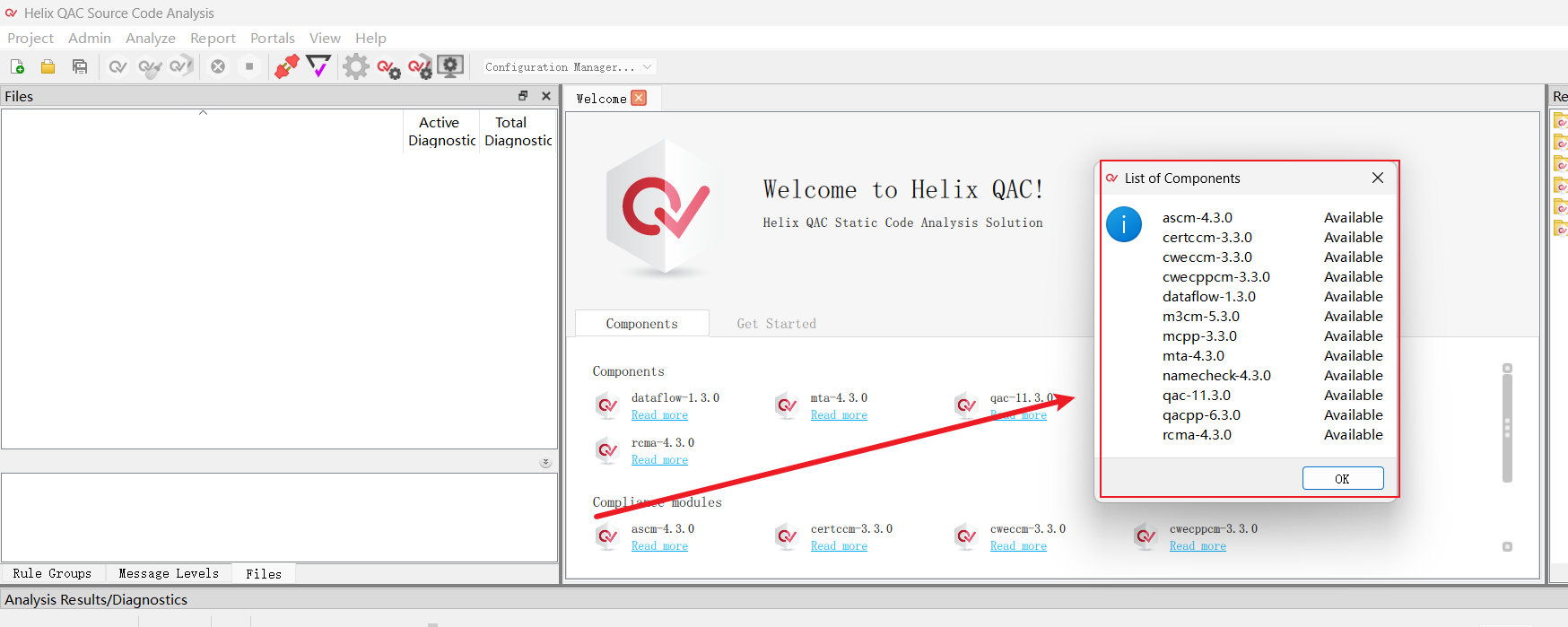

这里作者使用的是2023.03版本，使用前确保QAC的插件正常

QAC做代码分析需要有对应的编译环境，这里准备一个包含一些CWE的C语言代码以及对应的Makefile

测试源代码如下：

#include <stdio.h>
#include <string.h>
#include <stdlib.h>

// CWE-121: Stack-based Buffer Overflow
void stack_overflow_example() {
    char buffer[10];
    printf("Enter a string to copy (may cause stack overflow): ");
    scanf("%s", buffer); // 不安全，没有限制输入长度
    printf("You entered: %s\n", buffer);
}

// CWE-119: Improper Restriction of Operations within the Bounds of a Memory Buffer
void buffer_overread_example() {
    char str[] = "short";
    char c = str[10]; // 越界读取
    printf("Character at index 10: %c\n", c); // 未定义行为
}

// CWE-476: NULL Pointer Dereference
void null_pointer_example() {
    char *ptr = NULL;
    printf("Trying to dereference NULL pointer: %c\n", *ptr); // Crashes
}

// CWE-467: Use of sizeof() on a Pointer Type (instead of what it points to)
void wrong_sizeof_example() {
    char *buffer = malloc(10);
    char arr[10];

    // ⚠️ 漏洞：对指针类型使用sizeof可能导致误判缓冲区大小
    printf("Size of buffer (pointer): %zu\n", sizeof(buffer));  // 返回指针大小（通常是8）
    printf("Size of arr (array): %zu\n", sizeof(arr));          // 返回数组大小（10）

    free(buffer);
}

// CWE-478: Missing Default Case in Switch
void missing_default_case(int choice) {
    switch(choice) {
        case 1:
            printf("Choice 1\n");
            break;
        case 2:
            printf("Choice 2\n");
            break;
        // 没有 default 处理非法选择
    }
}

int main(int argc, char *argv[]) {
    if (argc < 2) {
        printf("Usage: %s <option>\n", argv[0]);
        printf("Options:\n");
        printf("  1 - Stack Overflow\n");
        printf("  2 - Buffer Overread\n");
        printf("  3 - NULL Pointer\n");
        printf("  4 - Wrong sizeof()\n");
        printf("  5 - Missing Default Case\n");
        return 1;
    }

    int option = atoi(argv[1]);

    switch(option) {
        case 1: stack_overflow_example(); break;
        case 2: buffer_overread_example(); break;
        case 3: null_pointer_example(); break;
        case 4: wrong_sizeof_example(); break;
        case 5: missing_default_case(3); break;
    }

    return 0;
}

Makefile如下：

# 默认目标
all:
	gcc -Wall -Wextra -g -o demo demo.c

# 清理目标，删除生成的exe文件
clean:
	del /Q demo.exe

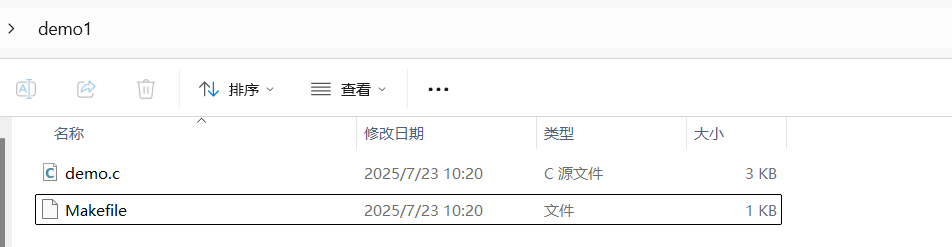

将对应文件命名好后放到同一个文件夹内

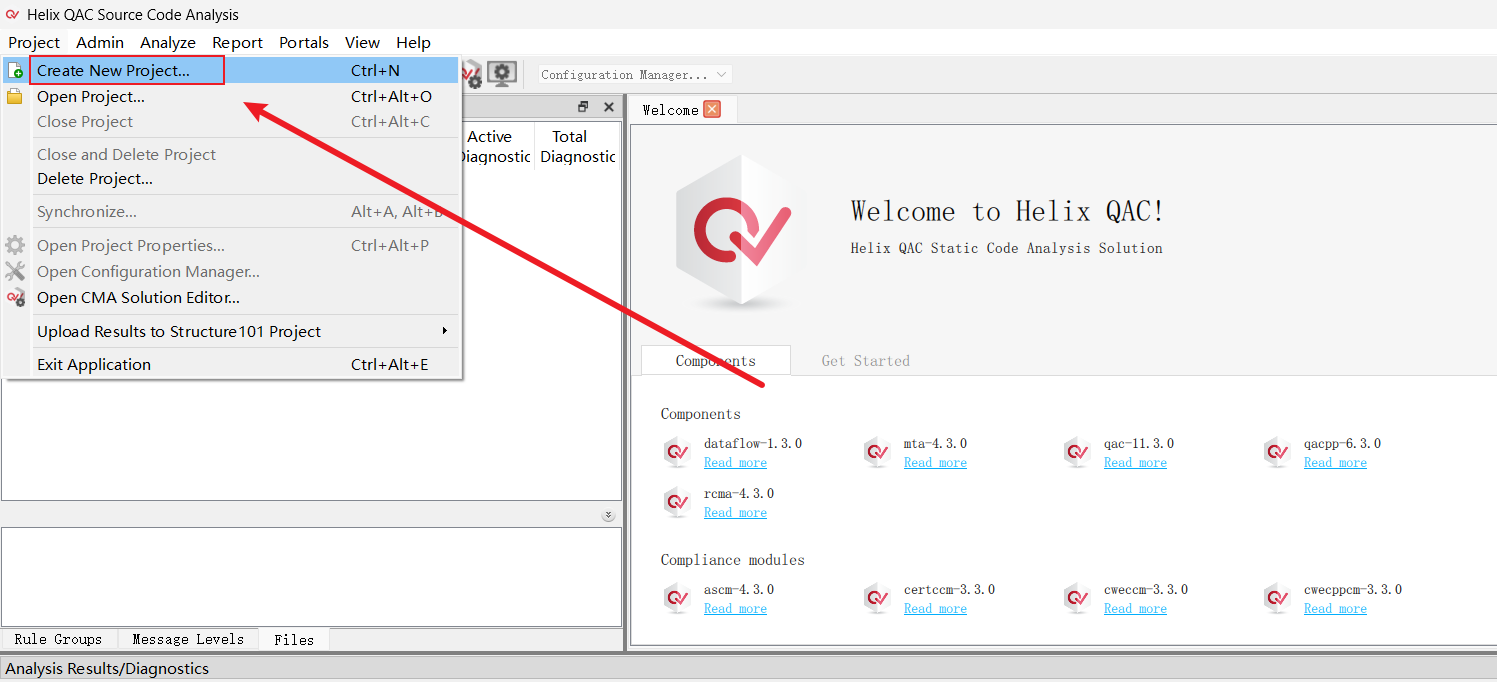

在QAC中新建一个项目

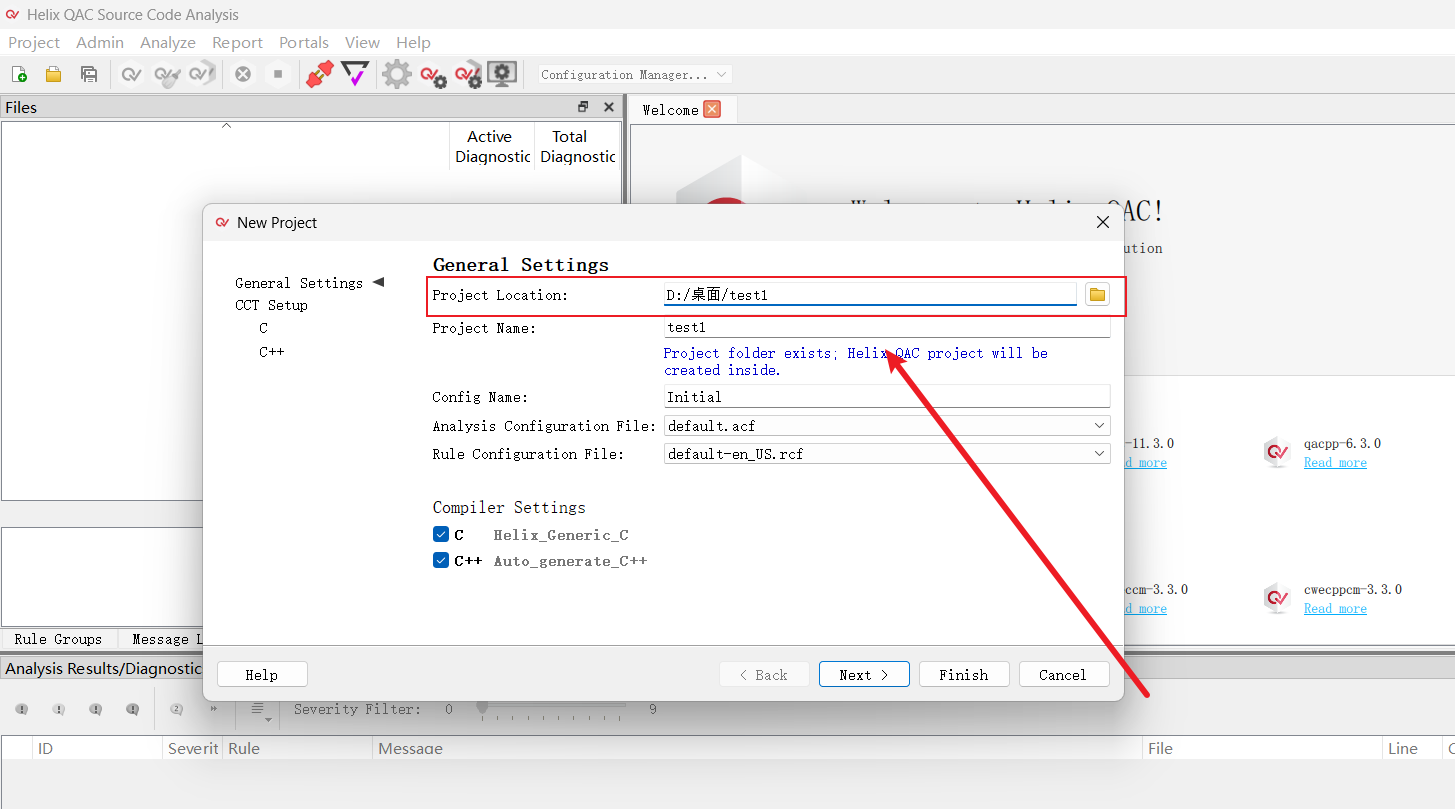

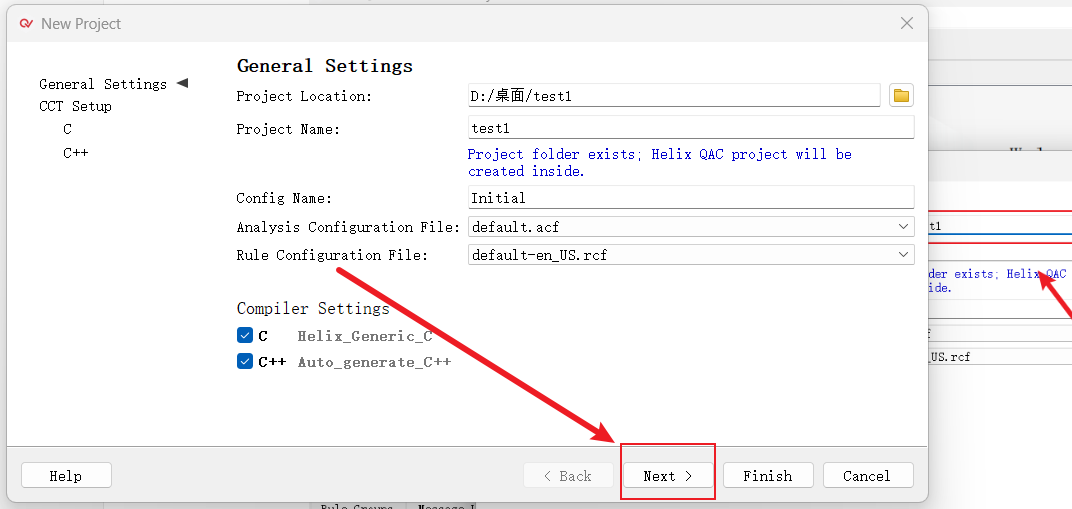

在这里配置项目的地址

点击Next

建议选择与实际编译器匹配或接近的 cct，没有匹配的编译器时选择Helix_Generic_C或Helix_Generic_C++

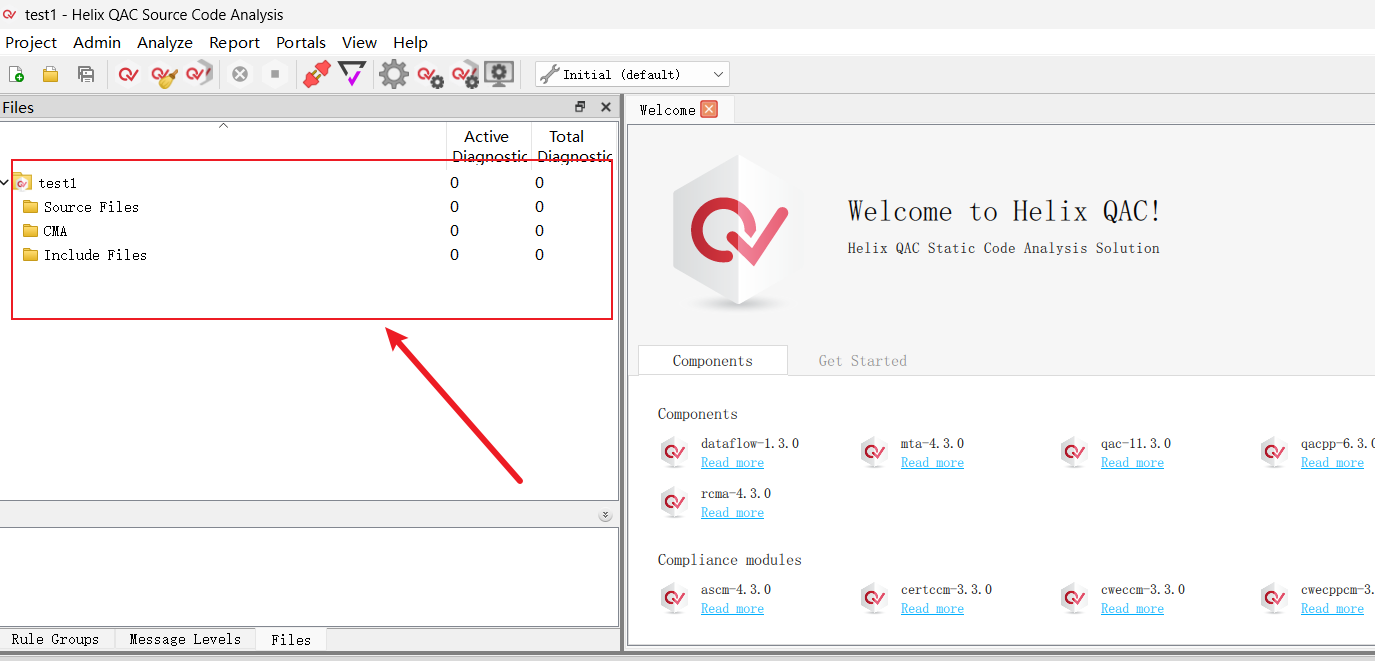

在这里可以看到项目已经构建好了

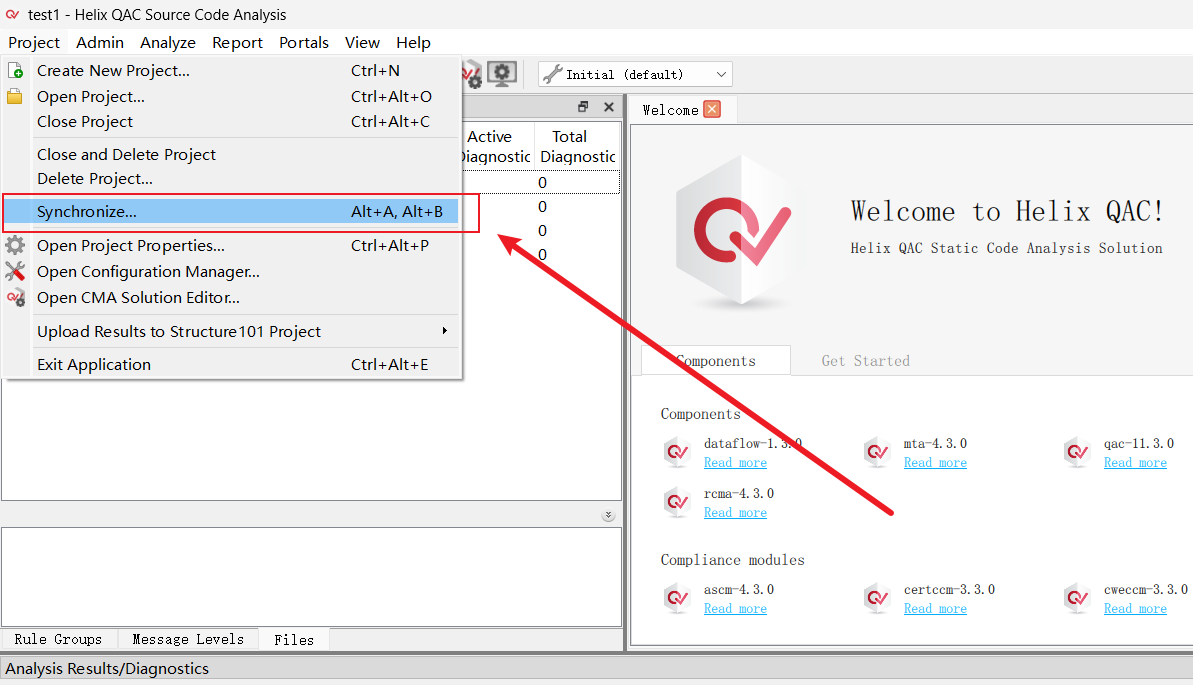

现在开始添加代码到QAC工程

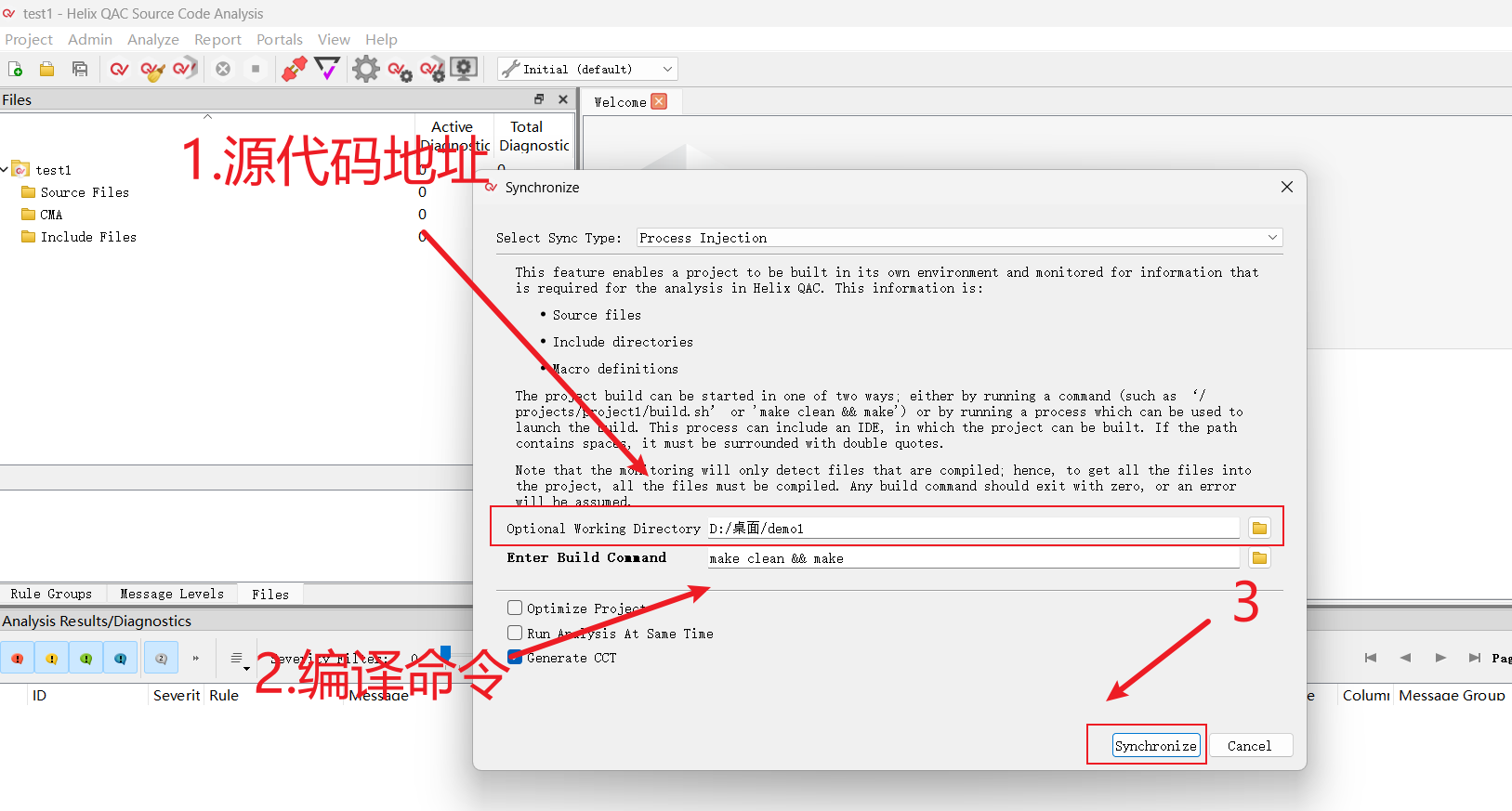

配置好相关信息

正常来说这样同步完成，但是由于作者本地环境问题，有时候同步会失败，可能与系统环境变量有关，这里作者使用命令行的模式进行了代码同步

通过命令行导入源代码

qacli sync -P D:\桌面\test1 -t INJECT -g -- cmd /c "cd /d D:\桌面\demo1 && make"

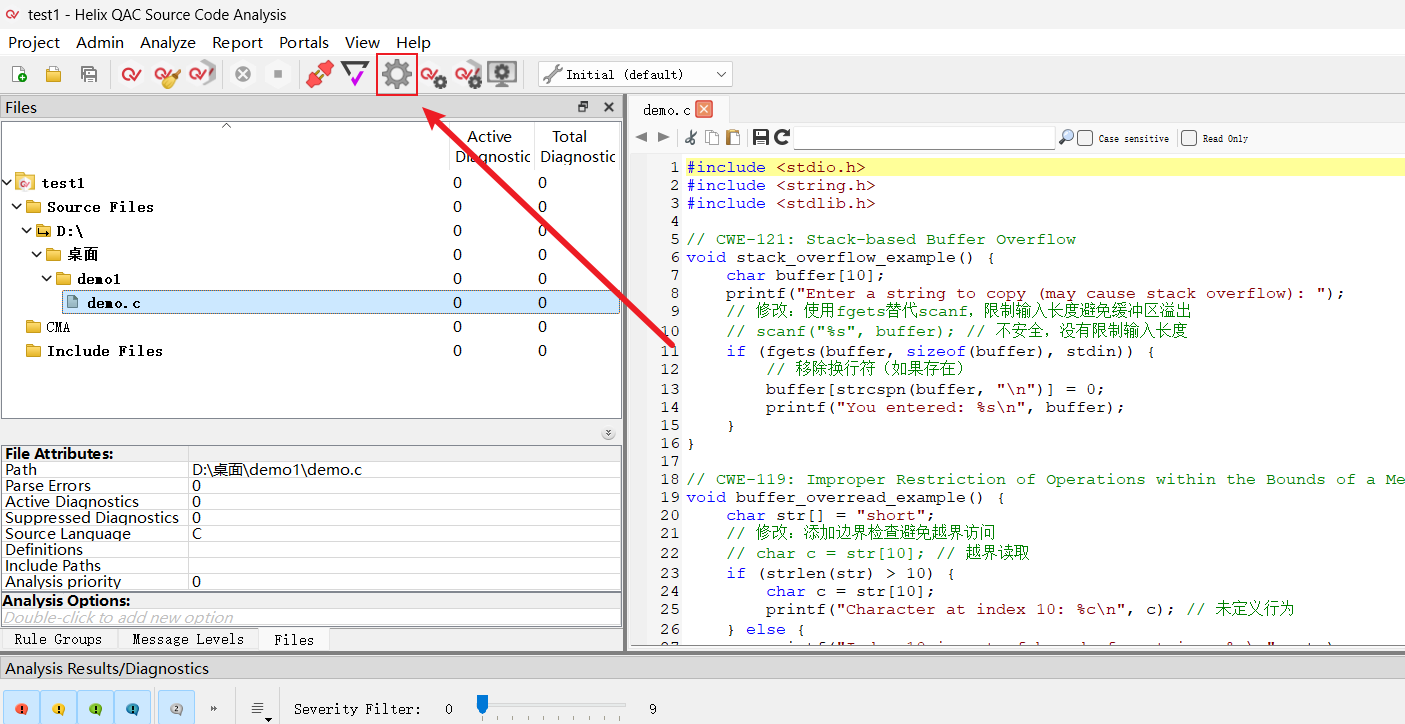

随后在可视化界面里可以选择扫描的规则

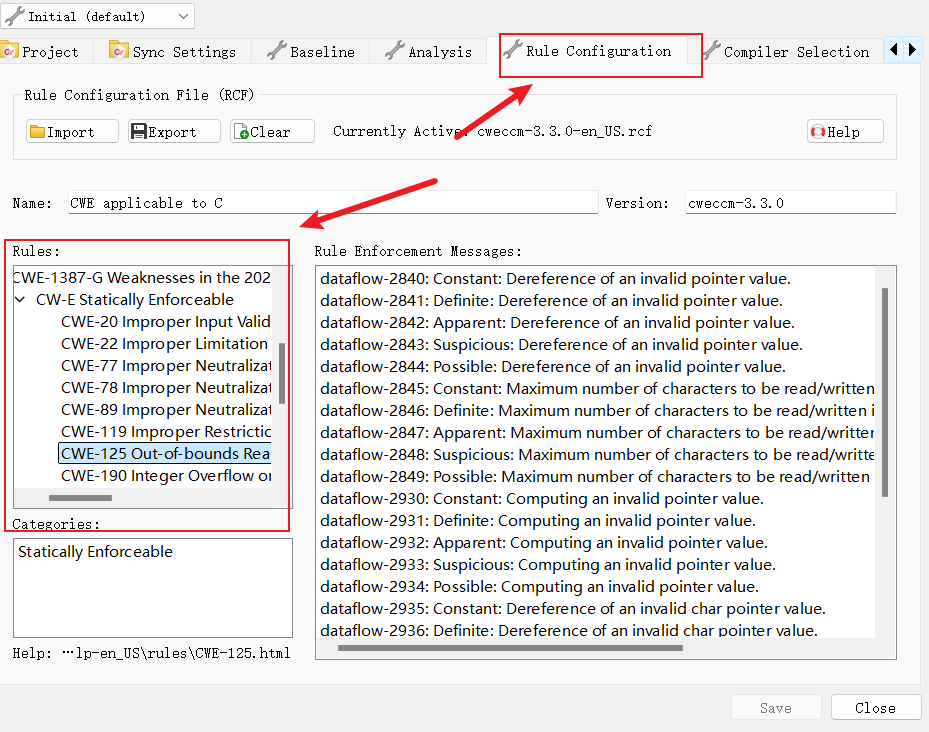

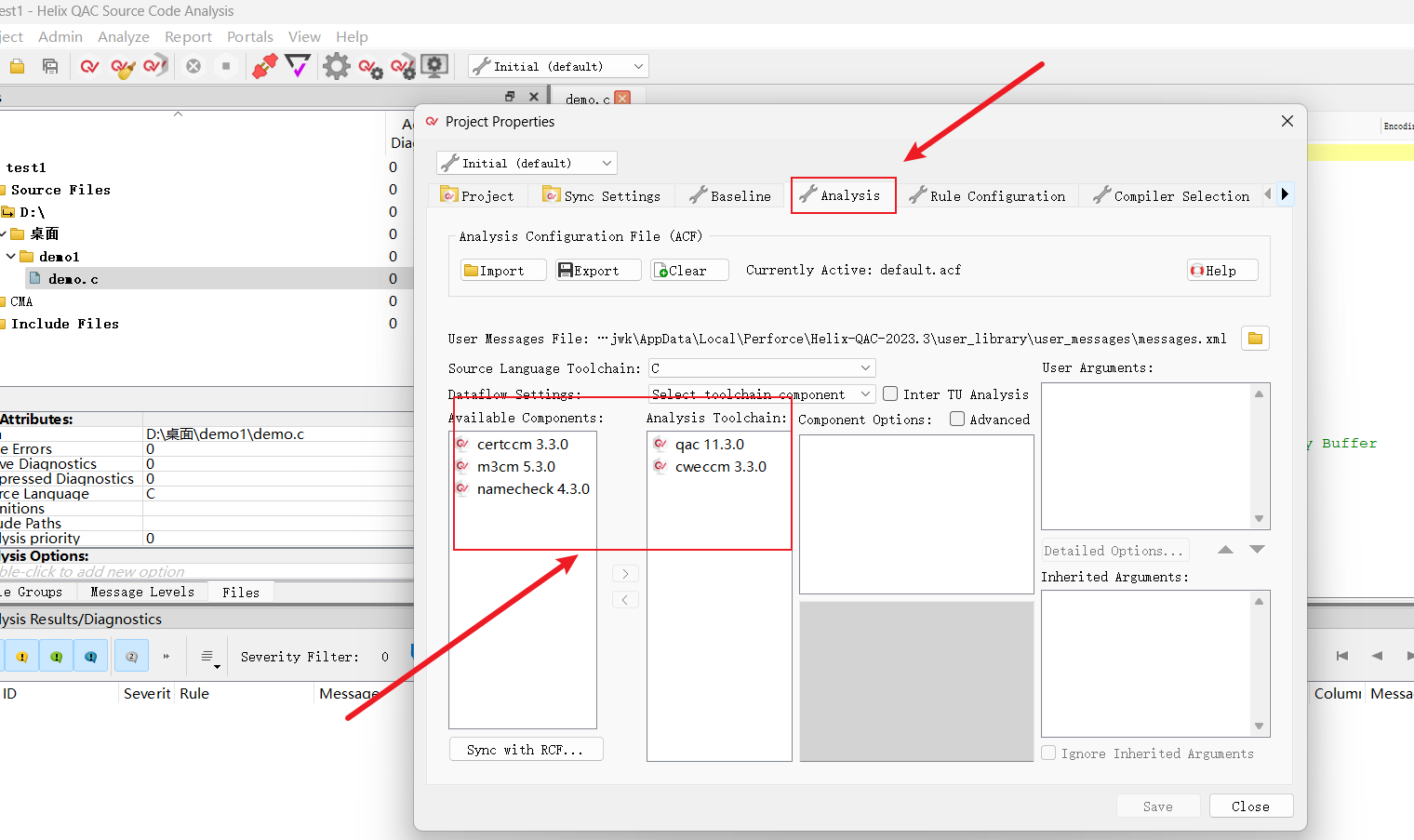

点开小齿轮后，我们可以选择对应的规则，因为从我们要扫描CWE，所以要添加CWECCM进去

这里可以看到具体的规则信息

完成后进行分析，可以直接用可视化界面进行分析

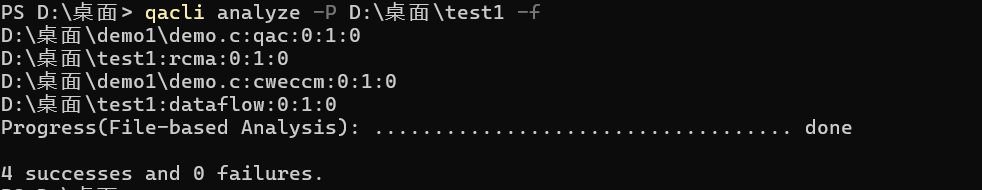

作者这里使用的是命令行

qacli analyze -P D:\桌面\test1 -f

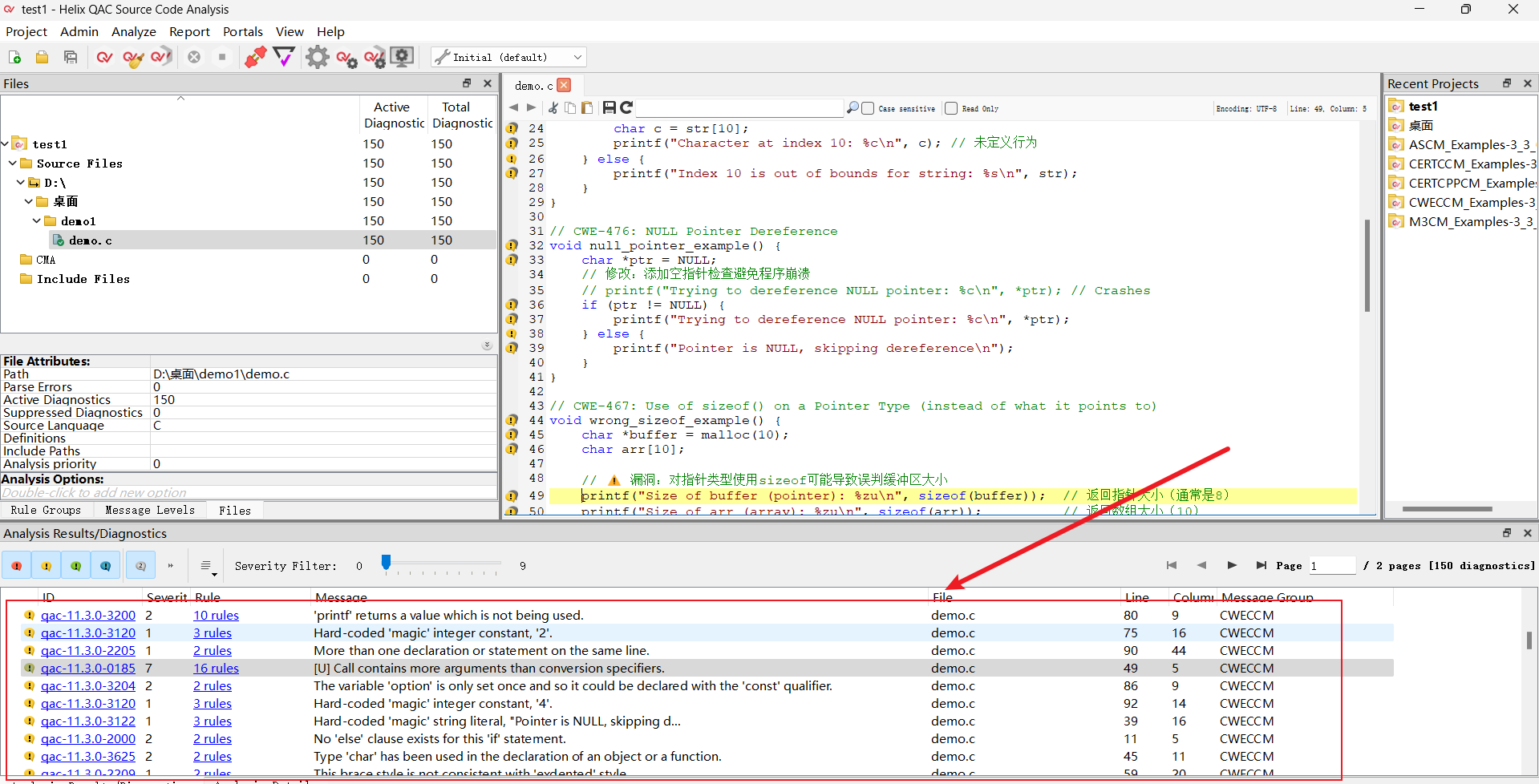

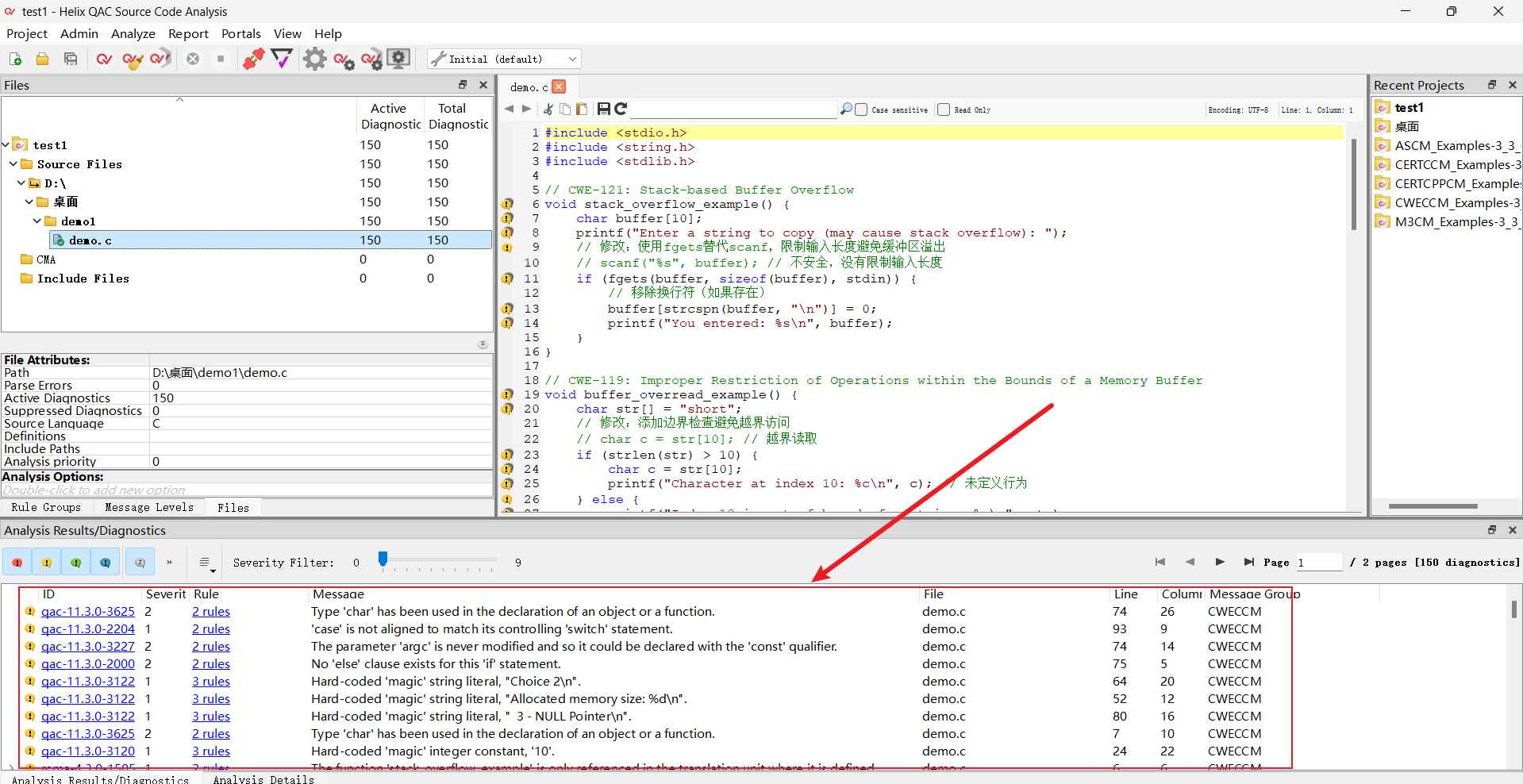

重新进入可视化界面，发现已经完成了扫描，相应的规则触发信息已经显示出来了

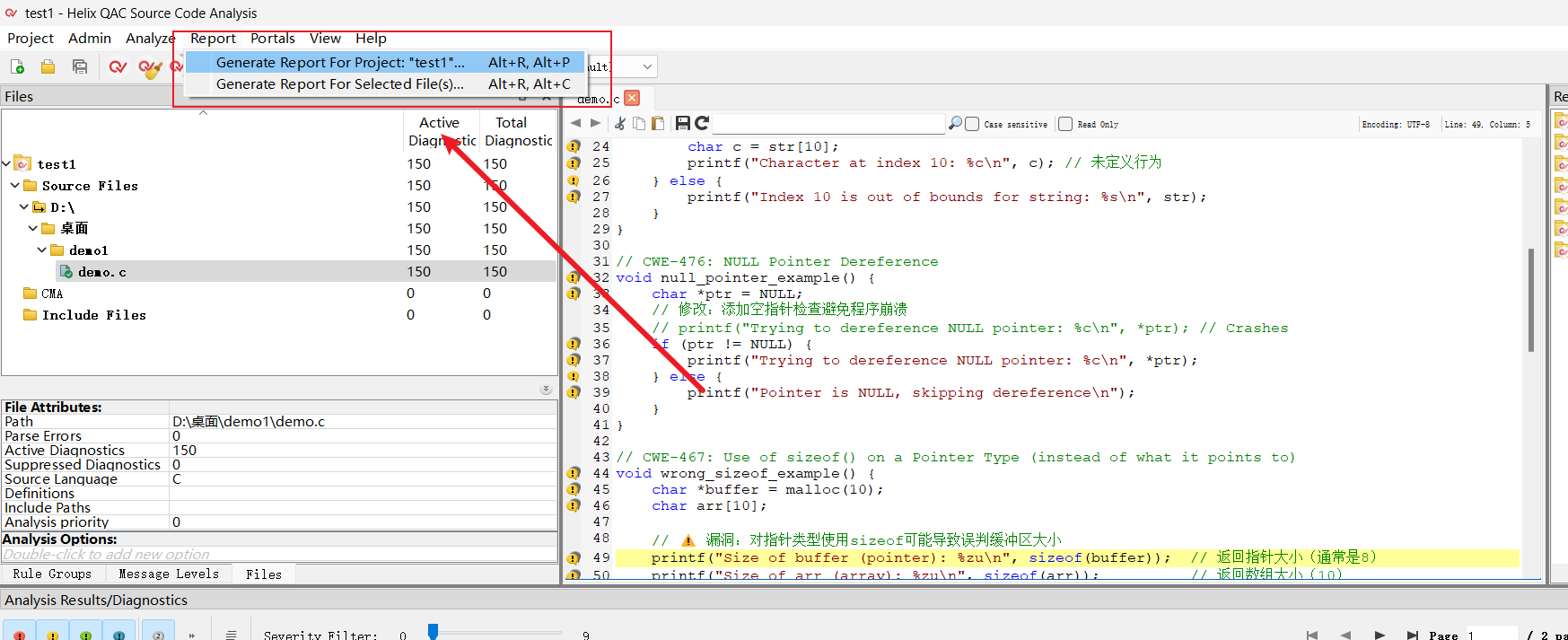

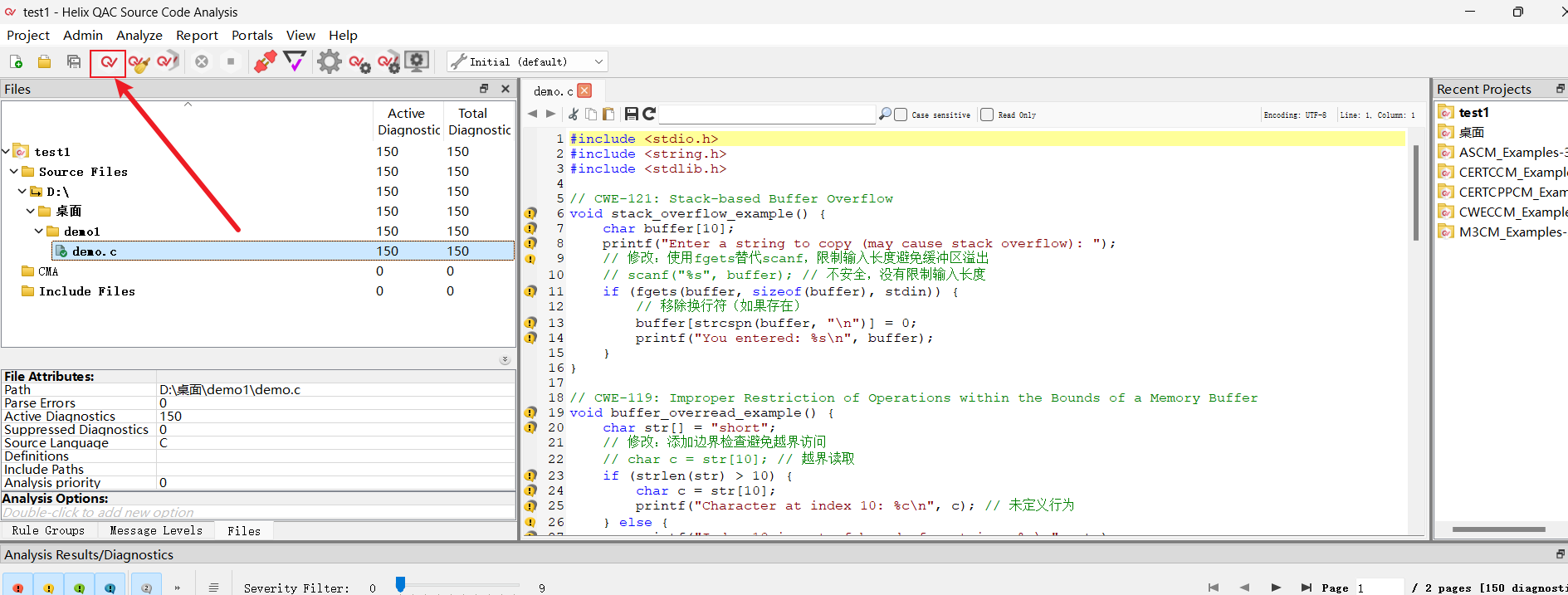

这里我们导出报告看一下

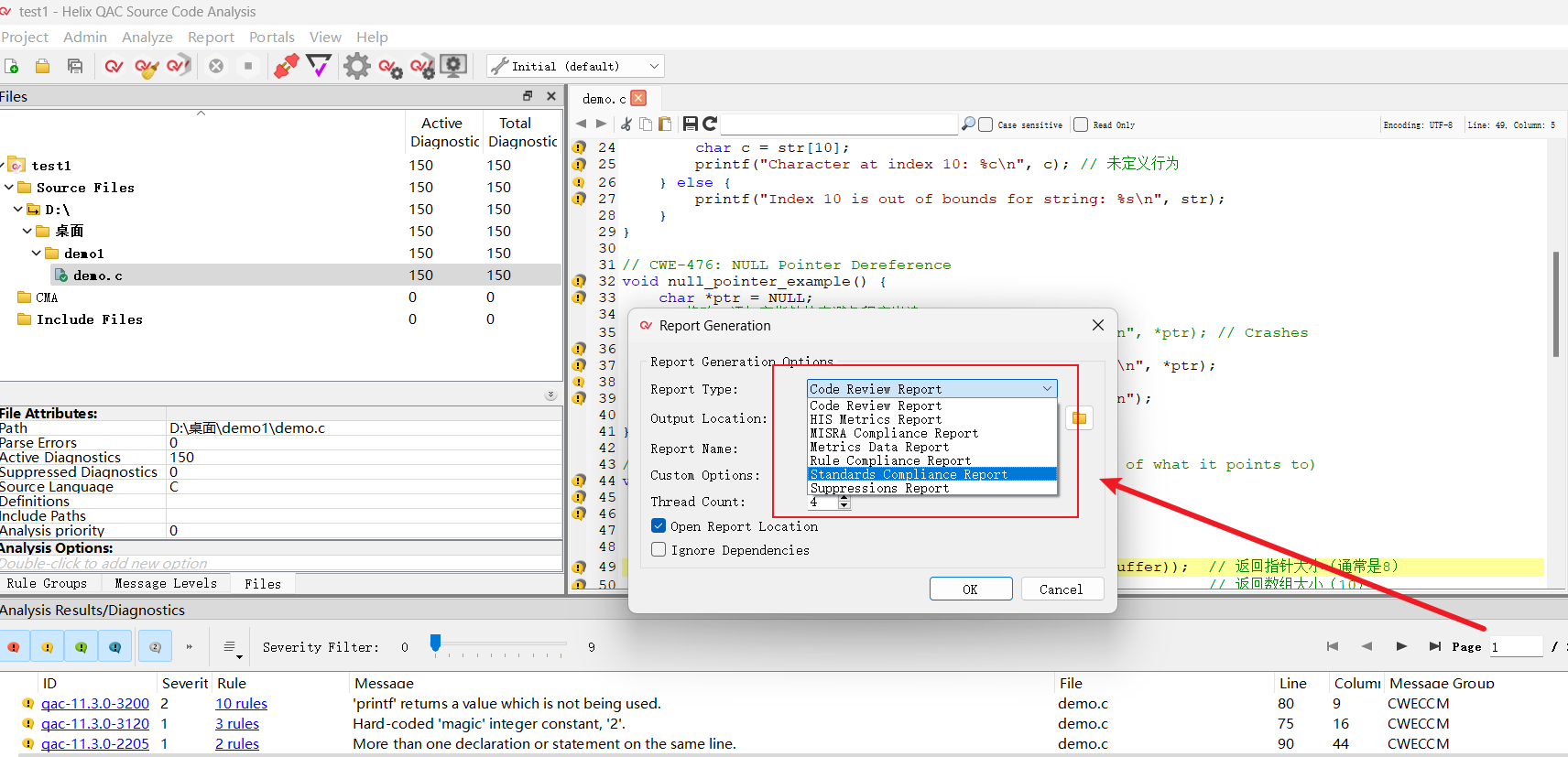

一共有七种报告供我们选择，这里我们选择SCR报告

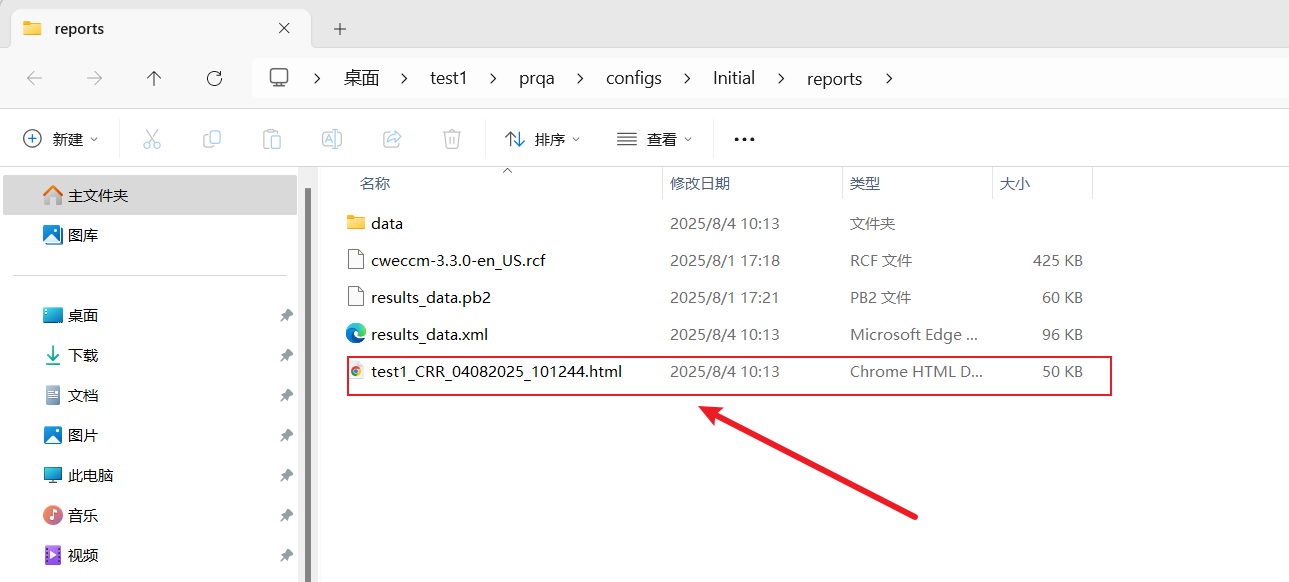

生成后默认在项目文件夹下的configs/Initial/reports

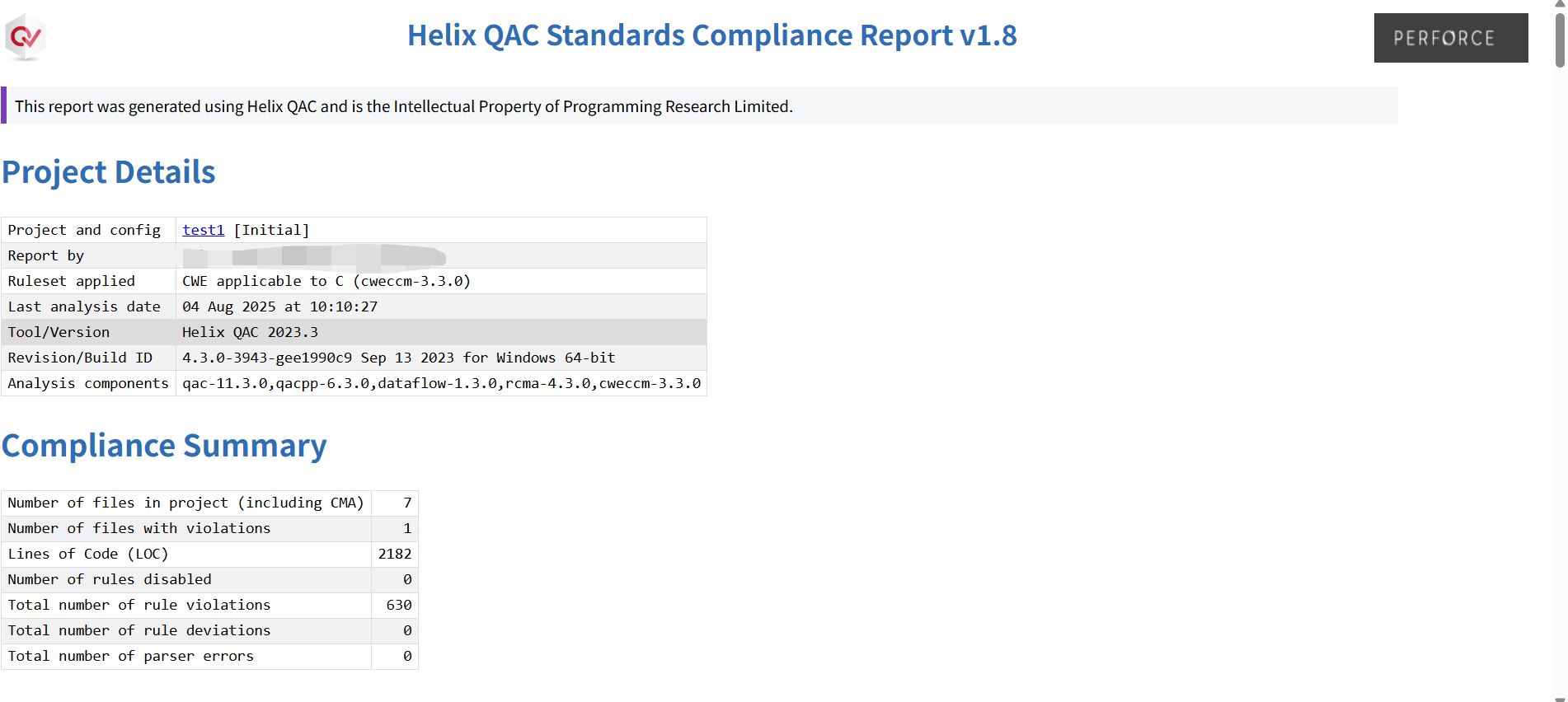

打开报告看一下

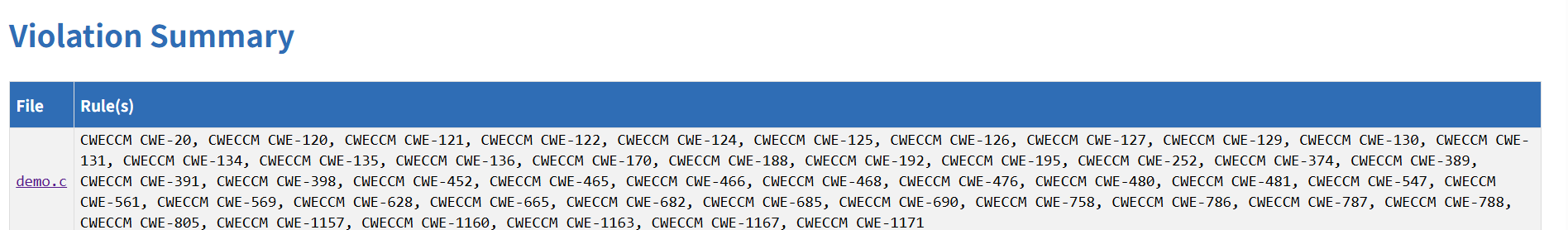

可以看到代码触发的CWE规则

如果想根据QAC扫描结果重新定位到每一行代码具体触发了什么规则，作者这里提供两种方式，第一种是直接通过告警界面查看

第二种是进行导出处理

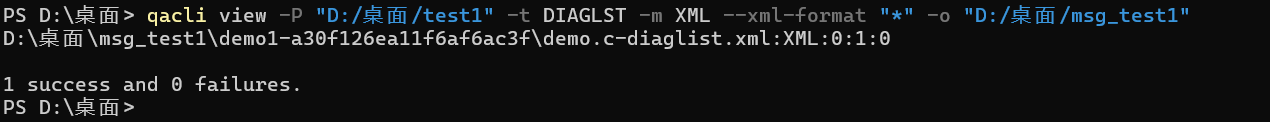

首先在powershell中运行下面命令，路径替换成自己的即可，可以得到XML文件

qacli view -P "D:/桌面/test1" -t DIAGLST -m XML --xml-format "*" -o "D:/桌面/msg_test1"

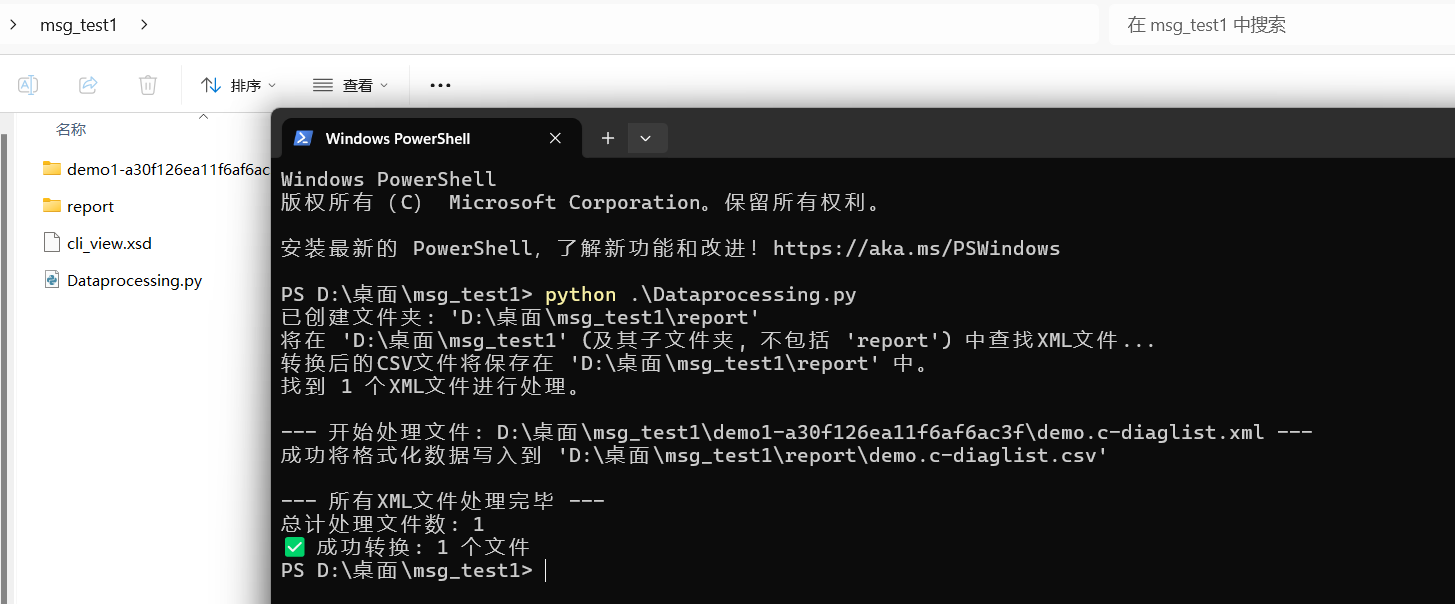

在产生的XML文件夹中运行Dataprocessing.py即可，可以将每一个源文件产生的信息生成到一个CSV文件中保存到report文件夹中，届时按照所需的文件分析找到对应分析结果CSV即可

Dataprocessing.py内容如下：

import xml.etree.ElementTree as ET
import csv
import os
import traceback

def format_helix_qac_xml_to_csv(xml_file_path, csv_file_path):
    """
    将Helix QAC的XML输出文件格式化为CSV文件，每条诊断（包括子诊断）占据一行。

    Args:
        xml_file_path (str): 输入的XML文件路径。
        csv_file_path (str): 输出的CSV文件路径。
    Returns:
        bool: True 表示处理成功, False 表示处理失败。
    """
    # 注意：此函数内的打印信息会被主循环的打印信息所补充
    # print(f"\n--- 正在处理文件 (函数内): {xml_file_path} ---")
    try:
        tree = ET.parse(xml_file_path)
        root = tree.getroot()
    except FileNotFoundError:
        print(f"错误: XML文件 '{xml_file_path}' 未找到。请确保文件存在于指定的路径。")
        return False
    except ET.ParseError as e:
        print(f"错误: 解析XML文件 '{xml_file_path}' 时发生错误: {e}")
        return False
    except Exception as e:
        print(f"读取或解析XML文件 '{xml_file_path}' 时发生未知错误: {e}")
        traceback.print_exc()
        return False

    csv_columns = [
        "Diag_ID", "Diag_Type", "Primary_File_Path", "Primary_Line", "Primary_Column",
        "BaseName", "FileName", "FilePath", "Line", "Column",
        "MsgText", "RuleId", "RuleNum", "MsgNum", "Severity",
        "HelpPath", "RuleCategories", "RuleGroupName", "Producer"
    ]

    extracted_data = []

    for file_node in root.findall(".//File"):
        primary_file_path = file_node.findtext("Name", default="N/A") # 使用 findtext 简化

        for diag_node in file_node.findall(".//Diag"): # 使用 .//Diag 保留原逻辑的灵活性
            diag_id = diag_node.get("id")

            main_diag_row = {
                "Diag_ID": f"Main-{diag_id}",
                "Diag_Type": "Main Diag",
                "Primary_File_Path": primary_file_path,
                "Primary_Line": diag_node.findtext("Line", default="N/A"),
                "Primary_Column": diag_node.findtext("Column", default="N/A"),
                "BaseName": diag_node.findtext("BaseName", default="N/A"),
                "FileName": diag_node.findtext("FileName", default="N/A"),
                "FilePath": diag_node.findtext("FilePath", default="N/A"),
                "Line": diag_node.findtext("Line", default="N/A"),
                "Column": diag_node.findtext("Column", default="N/A"),
                "MsgText": diag_node.findtext("MsgText", default="N/A").strip(),
                "RuleId": diag_node.findtext("RuleId", default="N/A"),
                "RuleNum": diag_node.findtext("RuleNum", default="N/A"),
                "MsgNum": diag_node.findtext("MsgNum", default="N/A"),
                "Severity": diag_node.findtext("Severity", default="N/A"),
                "HelpPath": diag_node.findtext("HelpPath", default="N/A"),
                "RuleCategories": diag_node.findtext("RuleCategories", default="N/A"),
                "RuleGroupName": diag_node.findtext("RuleGroupName", default="N/A"),
                "Producer": diag_node.findtext("Producer", default="N/A")
            }
            extracted_data.append(main_diag_row)

            for sub_diag_node in diag_node.findall(".//SubDiag"): # 使用 .//SubDiag 保留原逻辑
                sub_diag_id = sub_diag_node.get("id")

                sub_diag_row = {
                    "Diag_ID": f"Sub-{diag_id}-{sub_diag_id}",
                    "Diag_Type": "Sub Diag",
                    "Primary_File_Path": primary_file_path,
                    "Primary_Line": diag_node.findtext("Line", default="N/A"),
                    "Primary_Column": diag_node.findtext("Column", default="N/A"),
                    "BaseName": sub_diag_node.findtext("BaseName", default="N/A"),
                    "FileName": sub_diag_node.findtext("FileName", default="N/A"),
                    "FilePath": sub_diag_node.findtext("FilePath", default="N/A"),
                    "Line": sub_diag_node.findtext("Line", default="N/A"),
                    "Column": sub_diag_node.findtext("Column", default="N/A"),
                    "MsgText": sub_diag_node.findtext("MsgText", default="N/A").strip(),
                    "RuleId": sub_diag_node.findtext("RuleId", default="N/A"),
                    "RuleNum": sub_diag_node.findtext("RuleNum", default="N/A"),
                    "MsgNum": sub_diag_node.findtext("MsgNum", default="N/A"),
                   "Severity": sub_diag_node.findtext("Severity", default="N/A"),
                    "HelpPath": sub_diag_node.findtext("HelpPath", default="N/A"),
                    "RuleCategories": sub_diag_node.findtext("RuleCategories", default="N/A"),
                    "RuleGroupName": sub_diag_node.findtext("RuleGroupName", default="N/A"),
                    "Producer": sub_diag_node.findtext("Producer", default="N/A")
                }
                extracted_data.append(sub_diag_row)

    if extracted_data:
        try:
            # 确保输出目录存在 (虽然主脚本会创建，但函数内多一层检查更安全，尤其当函数被独立调用时)
            os.makedirs(os.path.dirname(csv_file_path), exist_ok=True)
            with open(csv_file_path, 'w', newline='', encoding='utf-8') as csvfile:
                writer = csv.DictWriter(csvfile, fieldnames=csv_columns)
                writer.writeheader()
                writer.writerows(extracted_data)
            print(f"成功将格式化数据写入到 '{csv_file_path}'")
            return True
        except IOError as e:
            print(f"写入CSV文件 '{csv_file_path}' 时发生IO错误: {e}")
            return False
    else:
        print(f"文件 '{xml_file_path}' 中没有可写入CSV的诊断数据。")
        # 考虑一个没有数据的XML文件是否算作“成功”处理。
        # 如果空数据也算成功转换（即文件被正确读取但无内容），则返回True。
        # 如果这意味着某种形式的“失败”或“警告”，则可能返回False或不同状态。
        # 当前根据原代码逻辑，视为空文件处理成功。
        return True

# --- 主执行部分 ---
if __name__ == "__main__":
    # 获取当前脚本所在的目录 (更健壮的方式)
    # 如果你的脚本总是从特定工作目录运行，也可以用 os.getcwd()
    try:
        script_directory = os.path.dirname(os.path.abspath(__file__))
    except NameError: # 处理在某些解释器环境（如直接执行选中代码）中 __file__ 未定义的情况
        script_directory = os.getcwd()

    # 定义报告文件夹的路径
    report_directory_name = "report"
    report_directory = os.path.join(script_directory, report_directory_name)

    # 创建 report 文件夹 (如果它还不存在)
    if not os.path.exists(report_directory):
        try:
            os.makedirs(report_directory)
            print(f"已创建文件夹: '{report_directory}'")
        except OSError as e:
            print(f"错误: 创建文件夹 '{report_directory}' 失败: {e}")
            exit() # 如果无法创建报告文件夹，则终止脚本

    print(f"将在 '{script_directory}' (及其子文件夹, 不包括 '{report_directory_name}') 中查找XML文件...")
    print(f"转换后的CSV文件将保存在 '{report_directory}' 中。")

    xml_files_to_process = []
    # 递归遍历目录和子目录
    for root, dirs, files in os.walk(script_directory):
        # 从遍历中排除 'report' 文件夹本身以及其他常见的非源码文件夹
        # dirs[:] = [...] 会修改 os.walk 的后续遍历目标
        dirs[:] = [d for d in dirs if d not in [report_directory_name, '.git', '.vscode', '.idea', '__pycache__', 'venv', '.venv']]

        for filename in files:
            if filename.endswith(".xml"):
                xml_files_to_process.append(os.path.join(root, filename))

    if not xml_files_to_process:
        print(f"在 '{script_directory}' (及其子文件夹, 不包括 '{report_directory_name}') 下未找到任何 .xml 文件。")
    else:
        print(f"找到 {len(xml_files_to_process)} 个XML文件进行处理。")
        success_count = 0
        failure_count = 0

        for xml_file_path in xml_files_to_process:
            print(f"\n--- 开始处理文件: {xml_file_path} ---")

            # 获取XML文件的基本名称 (不含扩展名)
            base_name = os.path.splitext(os.path.basename(xml_file_path))[0]

            # 构造输出CSV文件的完整路径，存放在 report 文件夹中
            # 注意：如果不同子目录中有同名XML文件，它们会生成同名CSV文件并可能导致覆盖。
            # 例如： subdir1/myreport.xml 和 subdir2/myreport.xml 都会变成 report/myreport.csv
            # 如果需要避免这种情况，文件名构造逻辑需要更复杂，例如包含部分相对路径。
            output_csv_file = os.path.join(report_directory, f"{base_name}.csv")

            if format_helix_qac_xml_to_csv(xml_file_path, output_csv_file):
                success_count += 1
            else:
                failure_count += 1

        print("\n--- 所有XML文件处理完毕 ---")
        print(f"总计处理文件数: {len(xml_files_to_process)}")
        print(f"✅ 成功转换: {success_count} 个文件")
        if failure_count > 0:
            print(f"❌ 转换失败: {failure_count} 个文件")

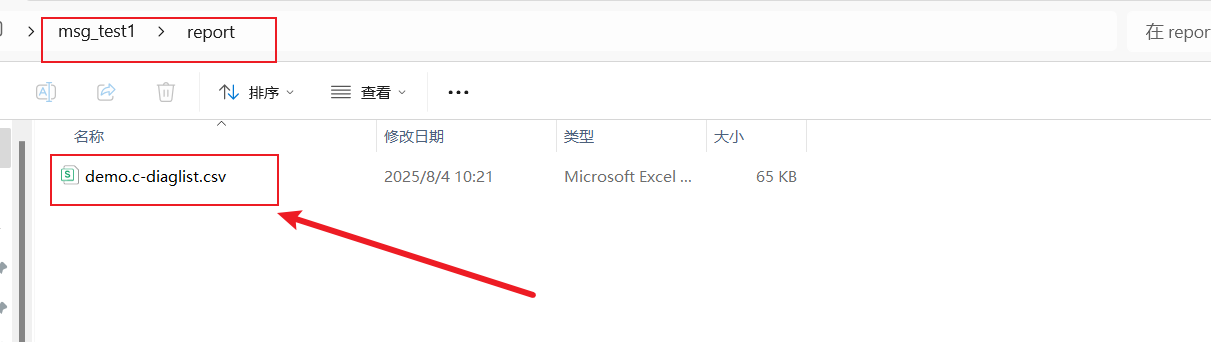

接下来可以打开report文件夹，即可看到一个CSV文件

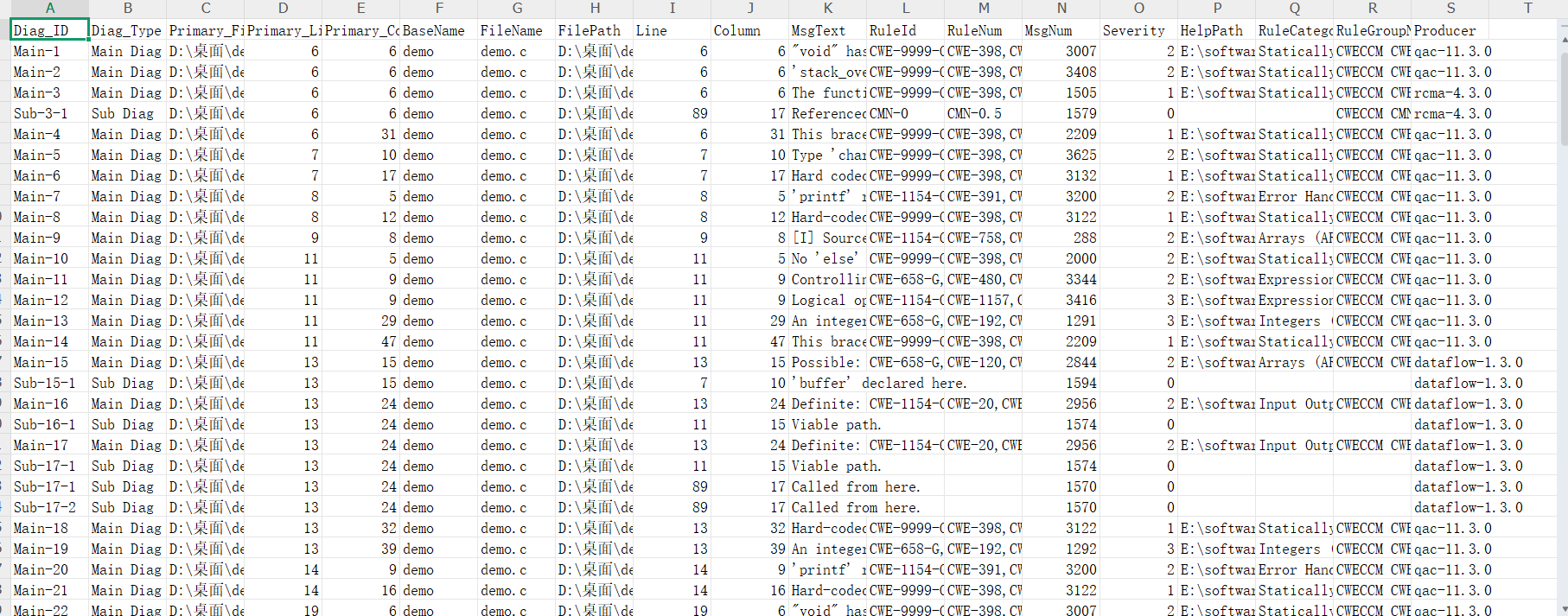

打开后就是具体的触发规则信息，可以根据这个表格重新定位到哪一行代码触发了什么规则

作者这里先进行了简单使用参考，更复杂的作者也在学习摸索中。
